ЦМВСБ может использоваться в геофизике на суше в условиях обсерватории, в полевых условиях и в качестве автономной станции, может использоваться в медицине для оценки интенсивности магнитной бури в любом районе Земного шара в реальном масштабе времени при проведении прогностических и научно-исследовательских работ.

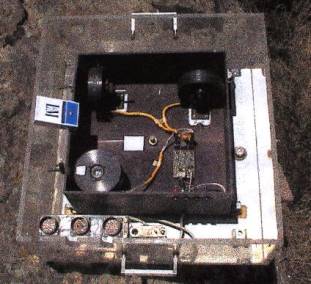

Внешний вид одного из вариантов ЦМВСБ показан на рисунках. Прибор включает в себя: корпус с тремя регулировочными ножками и двумя жидкостными уровнями, внутри которого на массивном основании расположен трехканальный магнитный измерительный преобразователь (МИП), выполненный на основе кварцевых датчиков (КД) с электрическим выходом оригинальной конструкции, и два соединительных кабеля для подключения источника питания и цифрового регистратора. МИП содержит три КД, отличительной особенностью которых является то, что фотоэлектрический преобразователь установлен непосредственно на кварцевой рамке внутри корпуса датчика, плату усилителей (УС) и плату цифрового регистратора (ЦР) данных. На корпусе ЦМВСБ расположены органы управления и контроля станции и соединительные разъемы, позволяющие производить ориентацию и установку КД, питание ее от источника постоянного тока (аккумуляторной батареи или стандартного сетевого адаптера) и передачу данных через последовательный канал связи в специальное устройство сбора и накопления информации (УСНИ) или в персональный компьютер (ПК).

На боковых стенках корпуса прибора около каждого КД установлено по два компенсационных магнита, позволяющих производить настройку вариометров в измерительный диапазон в заданном районе проведения работ. КД канала Z-вариометра установлен на кронштейне, а КД каналов D и Н, – на угольниках, укрепленных на корпусе и ориентированных взаимно перпендикулярно с точностью до ±5 угл. мин. Юстировка всех КД выполнена так, что оси вращения подвижных магнитов и их магнитные оси ориентированы параллельно посадочным поверхностям КД с точностью до ±3 угл. мин.

Плата УС содержит три идентичных канала усиления, позволяющих обеспечивать необходимую крутизну преобразования поле-напряжение МИП, датчик измерения температуры, два линейных стабилизатора напряжения питания усилителей и источник питания для свето- фотодиодов. Плата ЦР содержит АЦП с управляющим микропроцессором, энергонезависимую память, объем которой позволяет накапливать измеренную информацию о вариациях магнитного поля на заданном промежутке времени, последовательный канал передачи данных во внешний регистратор и преобразователь напряжения DC-DC.

Питание ЦМВСБ осуществляется от аккумуляторной батареи или от стандартного сетевого адаптера напряжением постоянного тока 12 ± 3 В, при этом потребляемая мощность не более 0,5 Вт.

Прибор выдерживает перевозку любым видом транспорта.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Динамический диапазон измерения вариаций

составляющих ВМИ по каждому измерительному каналу……....±1000 нТл

Цена единицы счета наименьшего разряда цифрового

отсчетного устройства ………………………………………………±0,1 нТл

Цикл автоматических измерений…………………………………. 0,1…3600 с

Относительная нестабильность показаний во времени……………< 1 нТл/сут.

Диапазон рабочих температур……………………………………от минус 40 до +60°С

Относительная нестабильность от влияния температуры…………< ± 0,1 нТл/°C

Зависимость показаний от угла наклона……………………………< ± 0,2 нТл/угл.мин.

Объем энергонезависимой памяти………………………………….1 (8) Мбайт

Скорость передачи данных по последовательному каналу RS232….9600 бод

Напряжение питания от источника постоянного тока……………. 12 ± 3 В

Мощность потребления………………………………………………< 0,5 Вт

Габаритные размеры…………………………………………….320х320х150 мм

Масса…………………………………………………………………..< 5 кг
